Offerte S02619 – Erweiterung QSYS Laax

Legna Bar
Flims Laax

Professionelle AV-Systemerweiterung für die Legna Bar – nahtlos integriert in das bestehende QSYS Servercluster im Rechenzentrum Laax.

Leistungsübersicht Jetzt besprechen

Scrollen

Ausgangslage

Die Legna Bar –
Nächste Station
im LAAX Netzwerk

Das QSYS Servercluster im Rechenzentrum Laax betreibt bereits vier Locations erfolgreich: Stalla, Piazza, Ikigai und Nugens. Die Legna Bar in Flims Laax wird als fünfte Location nahtlos in dieses bestehende Ökosystem integriert.

Aktuell ist die Legna Bar mit einer provisorischen Lösung ausgestattet: QSC CXD Verstärker und ein lokales Mischpult. Die bestehende Verkabelung und die vorhandenen Lautsprecher werden weiterverwendet. Die neue Lösung ersetzt die lokale Steuerung durch eine vollständig in das zentrale QSYS System integrierte, professionelle AV-Infrastruktur.

Locations

Zonen

Verstärker

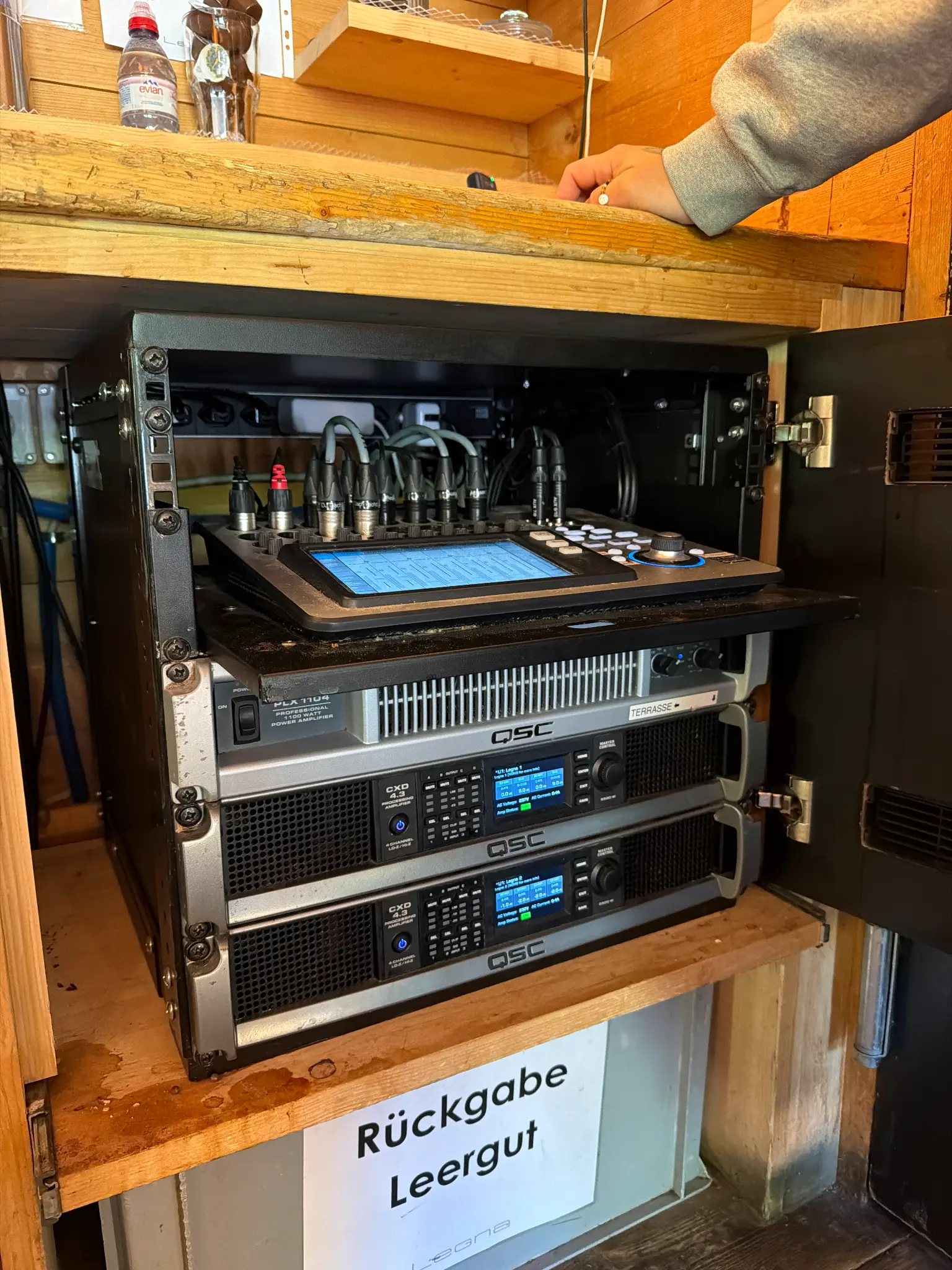

Aktueller Technikstand – QSC CXD Verstärker & Mischpult

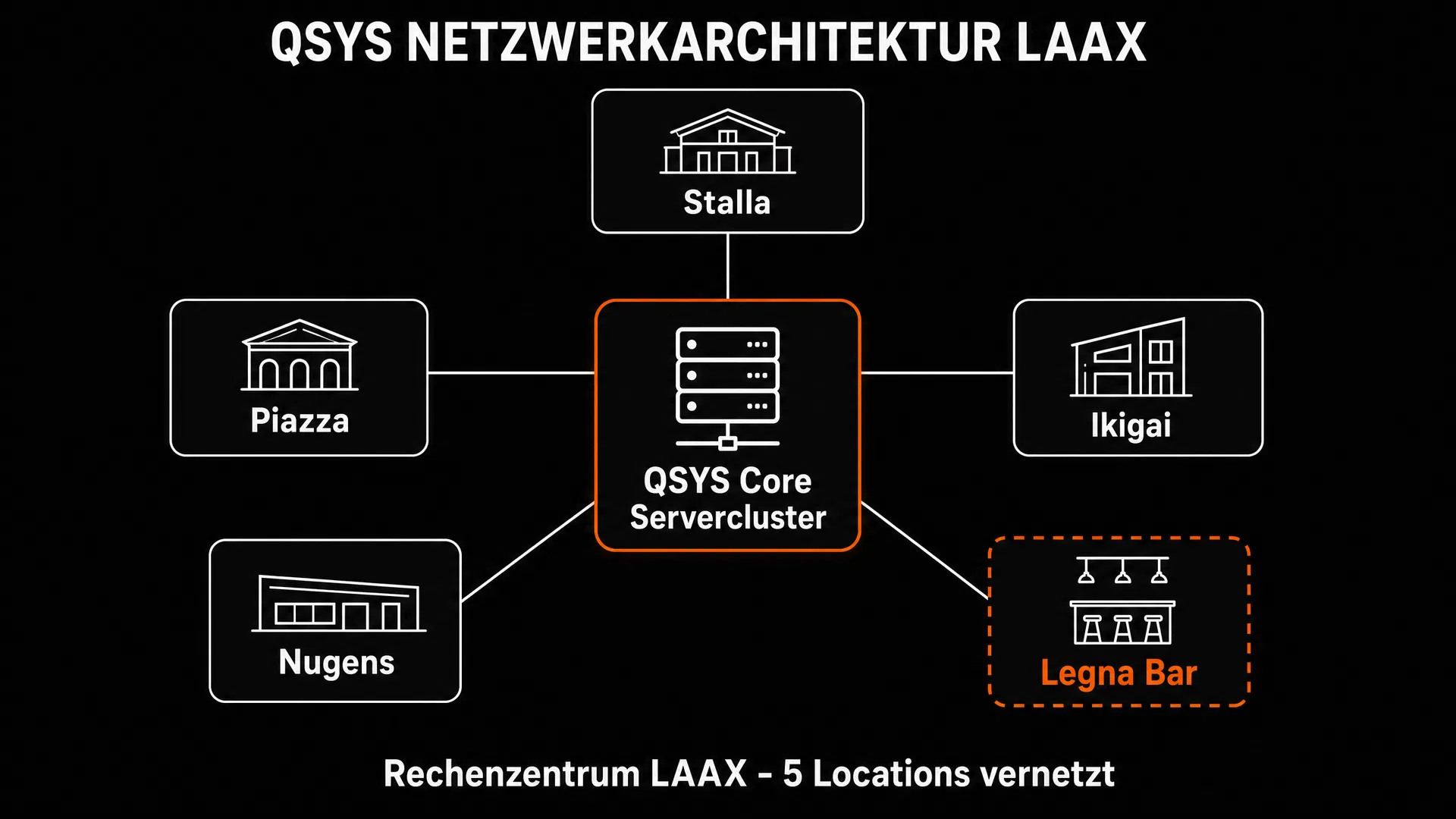

Systemarchitektur

Zentrales QSYS Servercluster

Ein Rechenzentrum. Fünf Locations. Vollständige Kontrolle über das gesamte LAAX Netzwerk – von der Stalla bis zur Legna Bar.

Zentrales Servercluster

QSYS Core im Rechenzentrum Laax – verwaltet alle fünf Locations über IP-Netzwerk. Redundante Auslegung für maximale Betriebssicherheit.

IP-basierte Vernetzung

Alle Locations sind über das bestehende Netzwerk der LAAX Gruppe angebunden. Keine zusätzliche Verkabelung zwischen Rechenzentrum und Legna Bar erforderlich.

Skalierbare Plattform

Die QSYS Plattform wächst mit. Neue Locations, Zonen und Funktionen können jederzeit ohne Hardware-Austausch hinzugefügt werden.

Leistungsumfang

Was wir liefern

Sieben klar definierte Leistungspakete – von der QSYS Integration und Bluetooth-Anbindung bis zum rechtssicheren Schallpegel-Monitoring für die Gemeinde.

Vor Ort

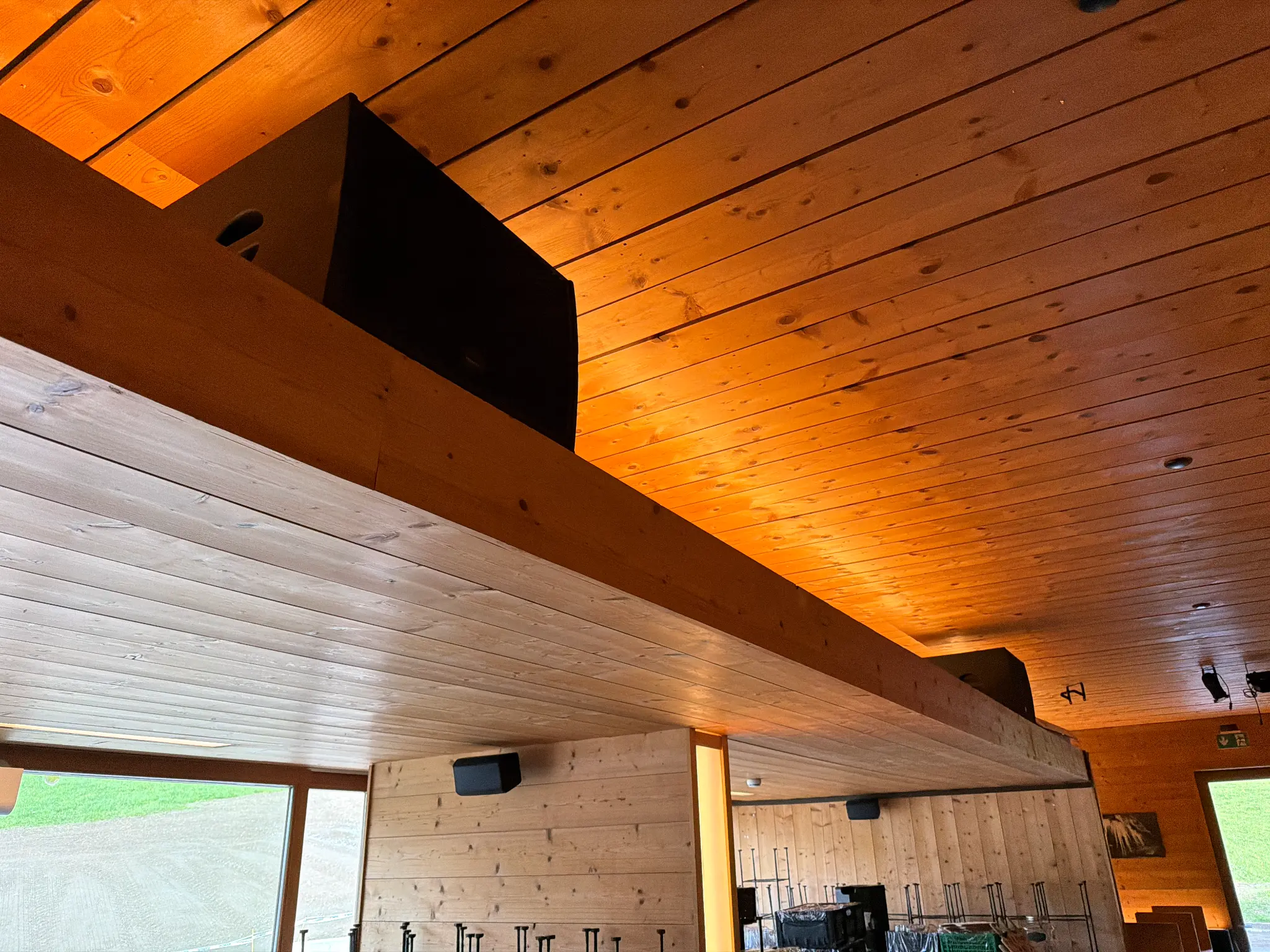

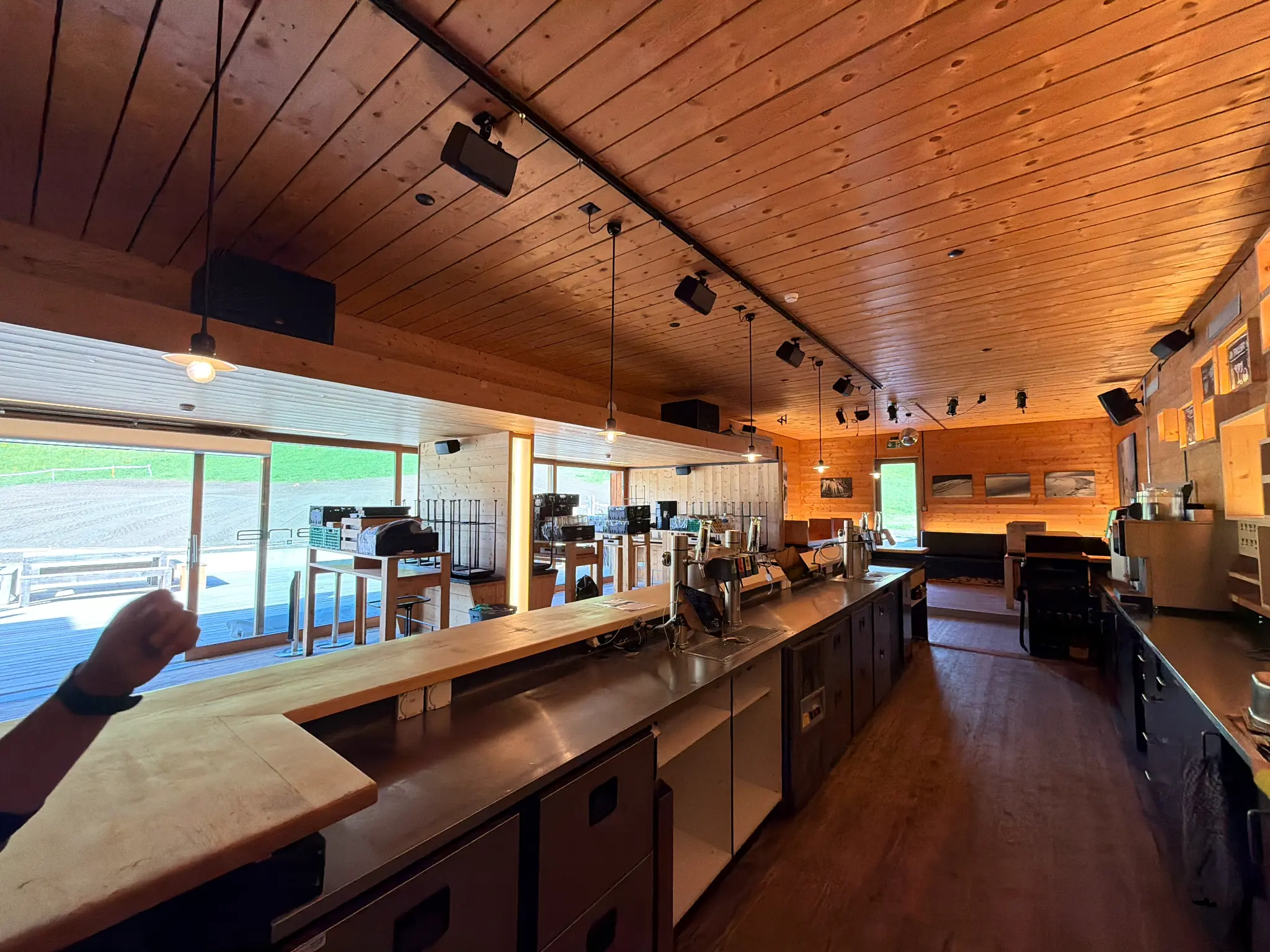

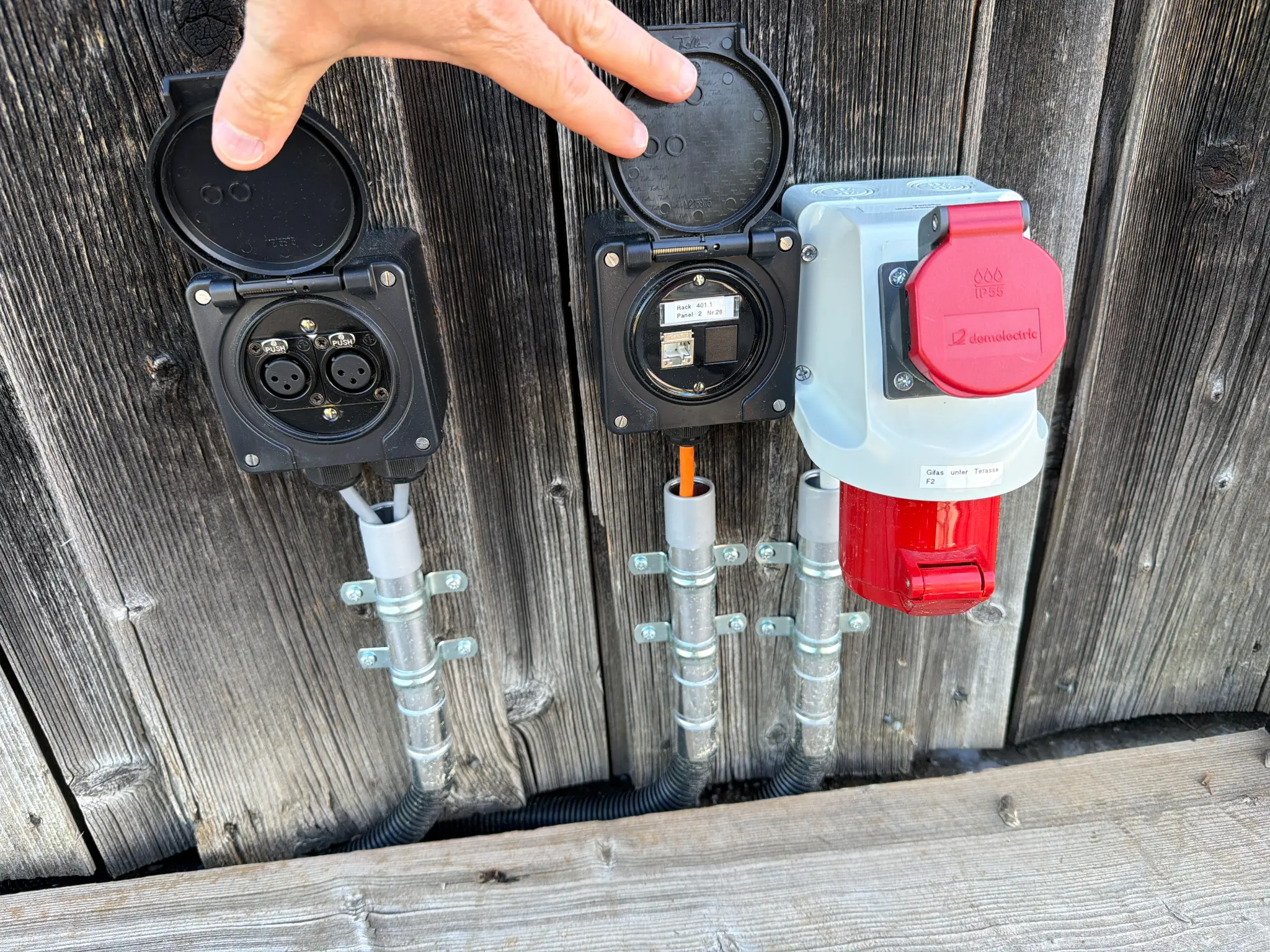

Die Legna Bar heute

Beschallungszonen

Innenraum und Terrasse – beide unabhängig steuerbar.

Neue Hardware

Die neuen
Lautsprecher

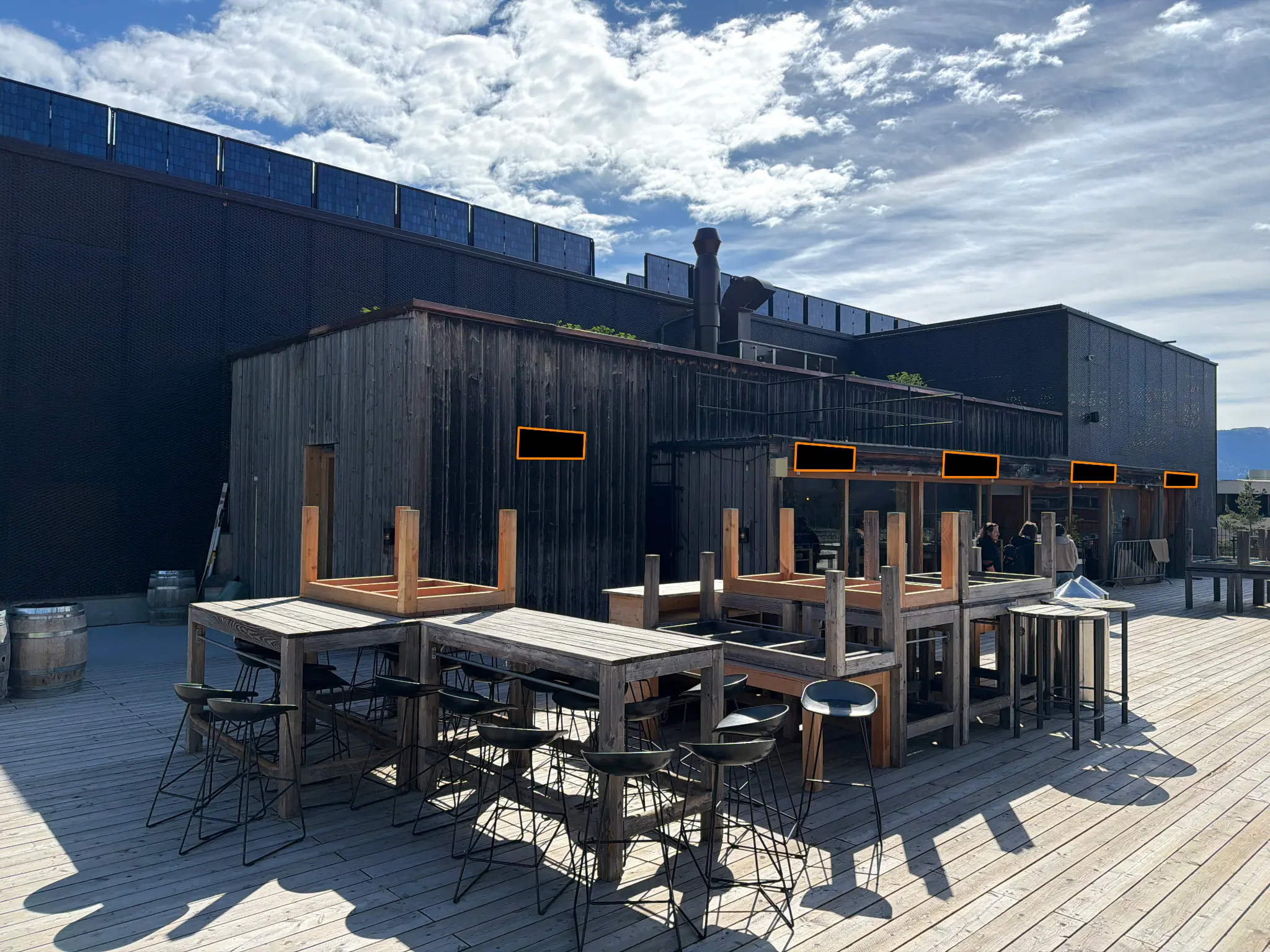

Neue Aussenlautsprecher KGEAR GT8 auf der Terrasse der Legna Bar

Terrasse Legna Bar – 5× KGEAR GT8 Positionen (orange markiert)

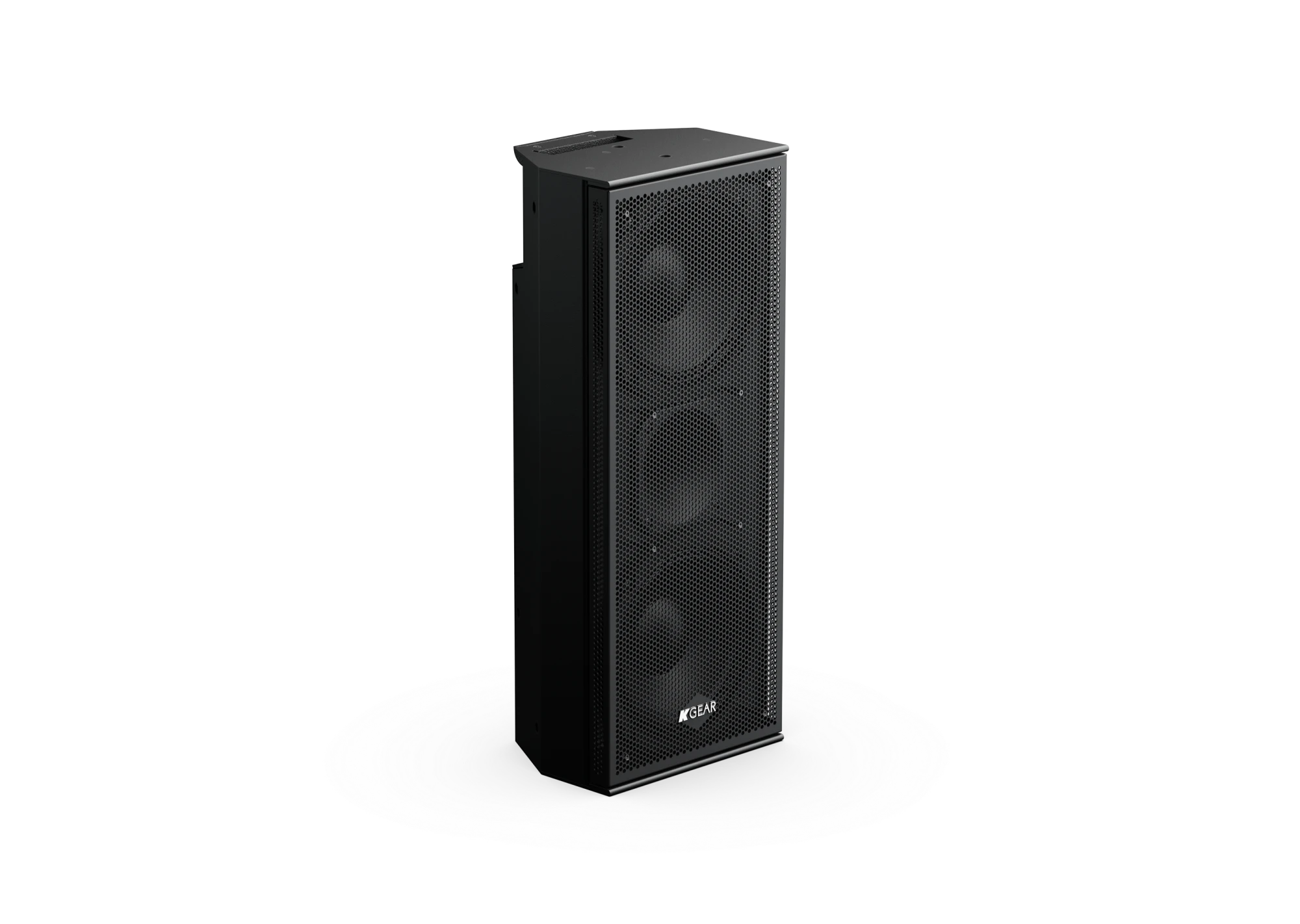

5× Terrasse

KGEAR GT8

Kompakter 8-Zoll Passiv-Lautsprecher mit 128 dB SPL und 90° Abstrahlwinkel. Für eine lückenlose, gleichmässige Beschallung der gesamten Terrasse.

128 dB max. SPL

90° × 60° Abstrahlwinkel

Wetterfest IP55

Kompaktes Gehäuse

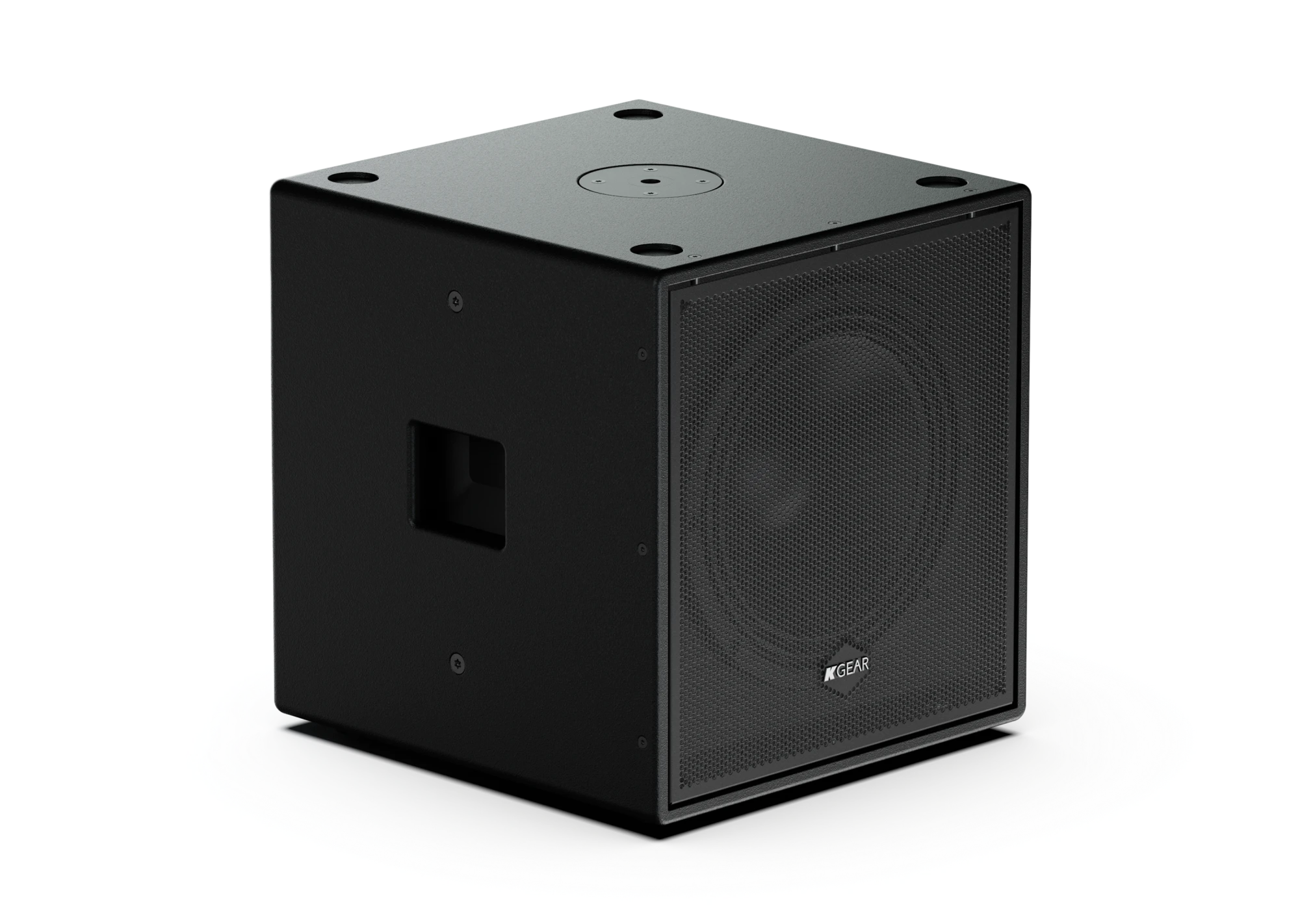

2× Terrasse

KGEAR GS2

Leistungsstarker 18-Zoll Passiv-Subwoofer. Liefert das Bassf undament, das der Terrasse bisher fehlte. Tiefer, präsenter Sound auch bei moderaten Lautstärken.

18-Zoll Treiber

Tiefgang ab 40 Hz

Passiv – via PowerZone Amp

Kompaktes Cube-Gehäuse

Schallpegel-Monitoring

SPL Monitoring –
Sicherheit für Betreiber,
Transparenz für Gemeinde

Zwei SPL Tools S1 Messmikrofone werden in der Legna Bar installiert: eines im Innenraum und eines mit Wetterschutzgehäuse auf der Terrasse. Beide sind über einen Raspberry Pi 5 Controller mit der SPL Cloud verbunden.

Die Gemeinde Flims Laax erhält direkten Zugang zur SPL Cloud und kann die aktuellen Schallpegel jederzeit und von überall live einsehen. Die Messdaten sind kryptografisch signiert und damit rechtssicher dokumentiert.

Indoor SPL S1

Hochpräzises USB-Messmikrofon im Innenraum der Bar. 32-Bit Floating Point Messung, kalibriert ab Werk.

Outdoor SPL S1 + W1

Messmikrofon mit Wetterschutzgehäuse für den Ausseneinsatz auf der Terrasse. Geeignet für alle Wetterbedingungen.

SPL Cloud Anbindung

Raspberry Pi 5 Controller verbindet beide Mikrofone mit der SPL Cloud. Gemeinde und Betreiber haben jederzeit Zugriff.

QSYS Leveler Plugin

Das SPL Sense Leveler Plugin für QSYS regelt die Pegel automatisch. Überschreitungen werden verhindert, bevor sie entstehen.

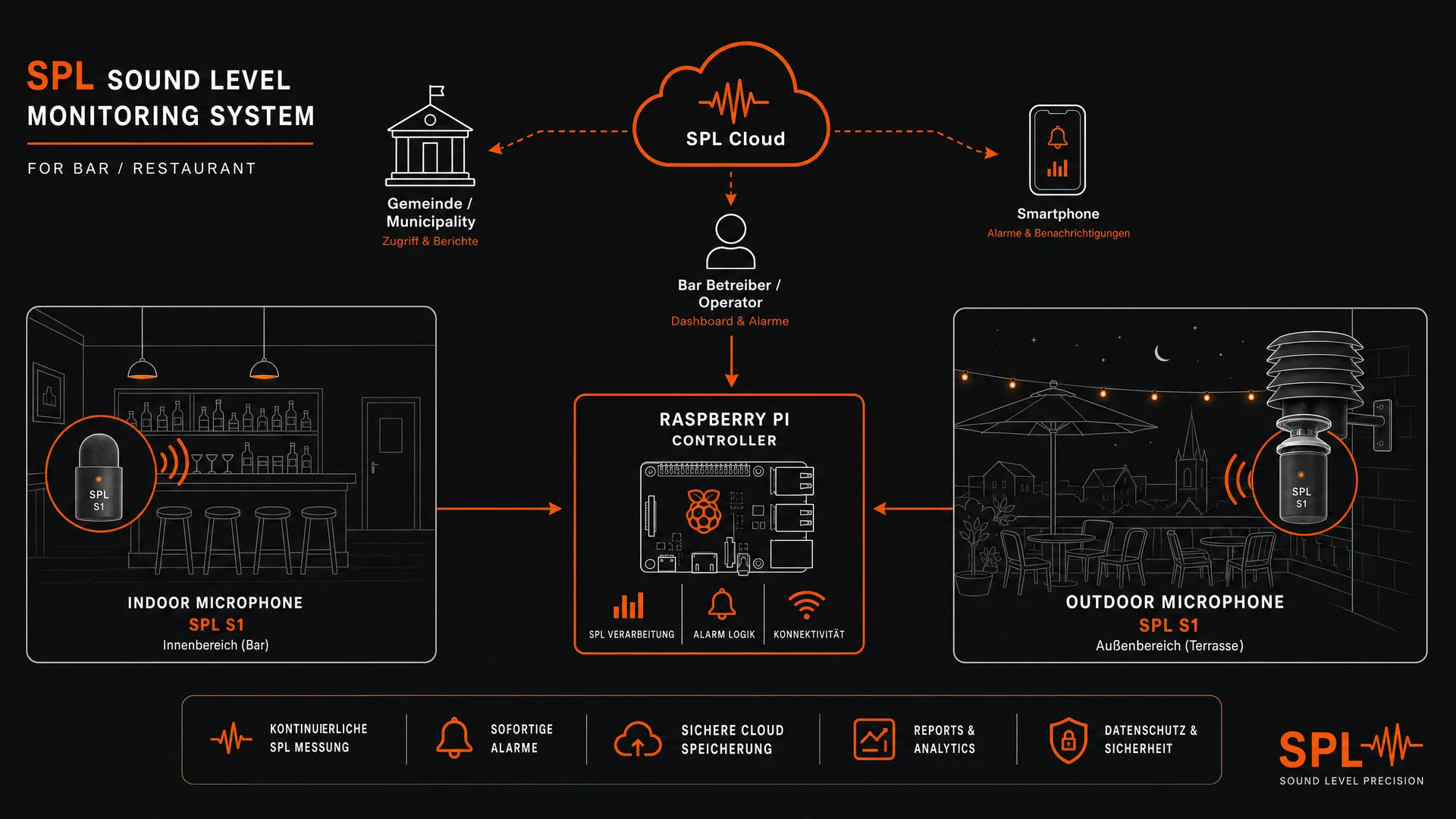

Systemarchitektur SPL Monitoring – Legna Bar Laax

Vorteile auf einen Blick

Rechtssicherheit

Kryptografisch signierte Messdaten. Lückenlose Dokumentation aller Pegelwerte für eventuelle Streitfälle.

Transparenz

Gemeinde, Betreiber und Showtronic haben jederzeit Echtzeit-Zugang zu den aktuellen Messwerten.

Automatische Regelung

Das QSYS Leveler Plugin greift automatisch ein, bevor Grenzwerte überschritten werden. Kein manuelles Eingreifen nötig.

Wetterbeständig

Das W1 Wetterschutzgehäuse schützt das Aussenm mikrofon bei allen Witterungsbedingungen – auch im Alpenklima.

Einfache Bedienung

SPL Sense bietet ein intuitives Dashboard. Die Gemeinde braucht keine technischen Kenntnisse für den Zugriff.

Skalierbar

Das System kann jederzeit um weitere Messpunkte erweitert werden – z.B. für zusätzliche Aussenbereiche.

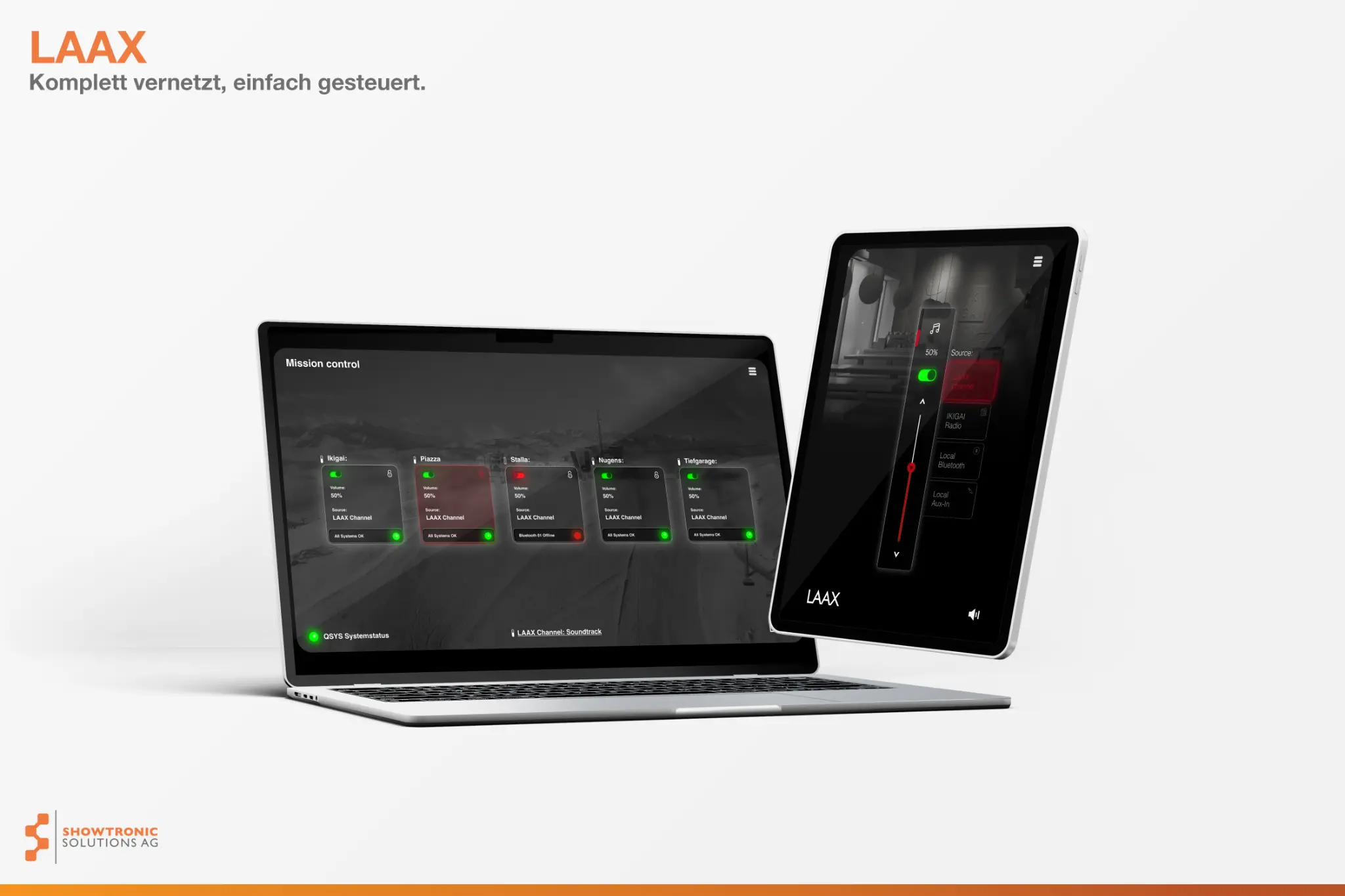

Mission Control

Das Interface –
Einfach. Präzise.
Im LAAX Design.

Das Steuerungsinterface der Legna Bar wird im gleichen Design wie das bestehende Ikigai Interface gestaltet und nahtlos in das zentrale Mission Control Dashboard integriert. Das Betriebspersonal arbeitet mit einer einheitlichen, intuitiven Oberfläche für alle Locations.

Jede Zone – Innenraum und Terrasse – ist separat steuerbar. Quellenauswahl, Lautstärke und SPL-Anzeige sind auf einen Blick sichtbar. Die automatische Nachtabsenkung für den Aussenbereich läuft um 22:00 Uhr automatisch.

Zonensteuerung Innenraum und Terrasse

Quellenauswahl: Streaming, DJ, Mikrofon

Live SPL-Anzeige pro Zone

Automatische Nachtabsenkung 22:00 Uhr

Konsistentes Design mit Ikigai Interface

Bedienbar auf iPad, Touchscreen und Desktop
